Trazado y marcado

Trazado y marcado

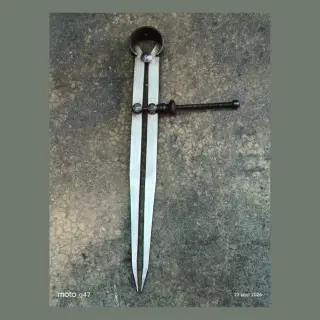

Herramientas para trazado y transferencia de medidas en piezas de taller. Se reúnen compases de puntas para marcar arcos y circunferencias, compases interiores y exteriores para comparación dimensional, y gramiles que ayudan a trazar alturas o referencias desde una superficie. Las familias se presentan en el mismo nivel para evitar mezclar geometrías de contacto y aplicaciones diferentes.

La selección depende de si necesitas marcar una trayectoria o trasladar medidas interiores o exteriores. Verifica forma y longitud de las puntas, articulaciones, rango útil y la unidad indicada en la referencia. Un compás no sustituye automáticamente a un instrumento de lectura directa, y un gramil exige una superficie de referencia adecuada. Comprueba el modelo y la finalidad antes de trabajar sobre la pieza.

Estándares de esta familia

Ver toda la guía de estándaresVer todos
ISO/TR 14253-6:2012Reglas generales de decisión para aceptar o rechazar instrumentos y piezas ISO/TR 16015:2003Errores térmicos e incertidumbre en mediciones de longitud ISO/TR 16610-32:2023Filtros robustos de perfil — filtros spline ISO/TR 23276:2020Textura superficial por perfil — diagrama de cálculo de parámetros espaciales ISO/TR 23605:2018Especificación técnica de producto — guía de implementación ISO/TS 14253-4:2010Límites funcionales y límites de especificación en reglas de decisión ISO/TS 15530-1:2013CMM — incertidumbre de medición — visión general y características metrológicas ISO/TS 15530-2:2026CMM — incertidumbre mediante múltiples orientaciones y patrones calibrados ISO/TS 15530-4:2008CMM — incertidumbre específica de tarea mediante simulación ISO/TS 17863:2013GPS — tolerancias de conjuntos móviles ISO/TS 17865:2016CMM — guía para evaluar incertidumbre de ensayos ISO/TS 21619:2018GPS — tipos de documentos con GPS
