Plaquita de roscado exterior 16ER AG60 MG105

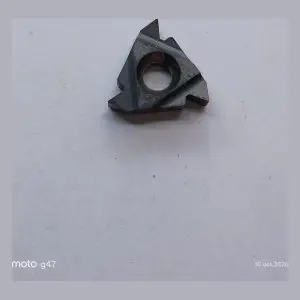

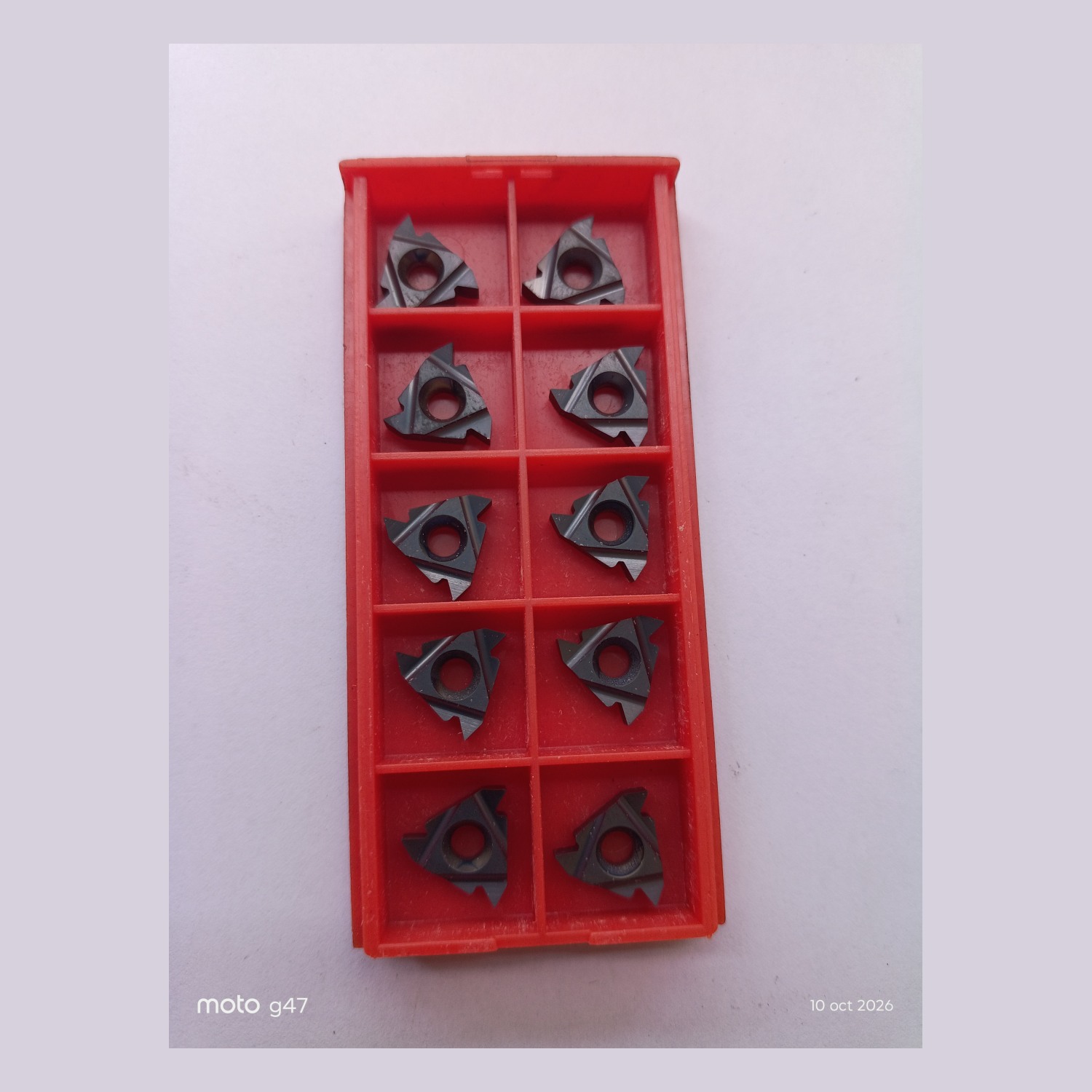

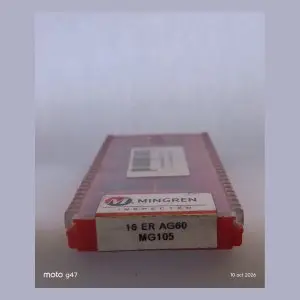

Plaquita de roscado exterior MINGREN, referencia 16ER-AG60-MG105, de la familia 16ER, destinada a operaciones de perfilado de rosca en torno. El bloque «AG60» identifica una geometría de 60° en la codificación comercial habitual; antes de asociarla con una rosca específica hay que comprobar el paso y la versión de perfil de la pieza real. El identificador de grado MG105 distingue este recambio de otros de silueta similar, sin describir por sí solo su recubrimiento.

Para instalarla, utiliza una herramienta de roscado exterior tipo SER con asiento diseñado para tamaño 16 y la orientación correcta del filo. La elección de la plaquita requiere concordancia entre el perfil solicitado, ángulo, paso y clase de rosca. Una rosca métrica de 60° y una unificada de 60° no se vuelven intercambiables solo por compartir el ángulo de flancos; deben verificarse las dimensiones y la geometría de cresta y fondo.

Programa un avance axial sincronizado con el paso y distribuye la profundidad en pasadas sucesivas, con salida y alivio suficientes. En rosca exterior, verifica el diámetro previo de la pieza y la salida hacia el hombro. Comprueba el perfil acabado con una galga o elemento patrón apropiado antes de repetir la operación.
