Juego de escuadra combinada ACCUD 817-180-02

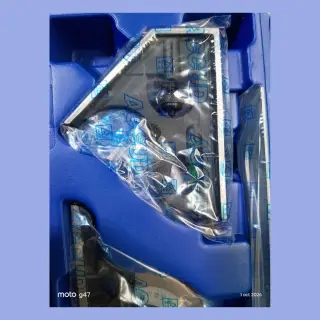

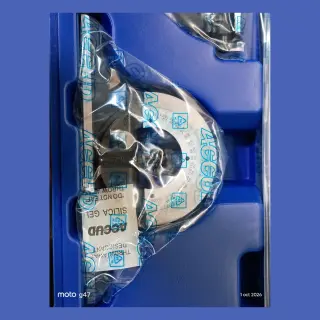

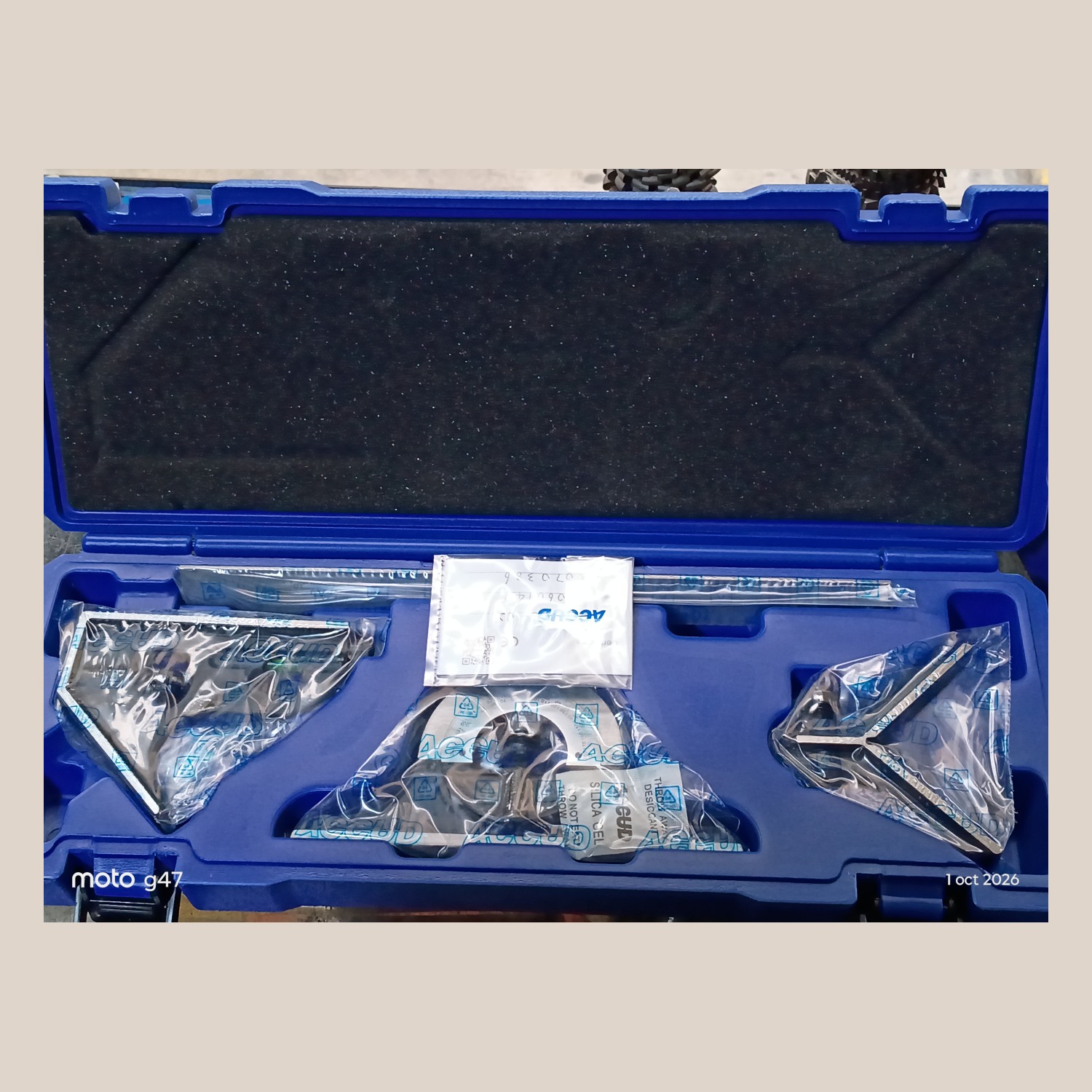

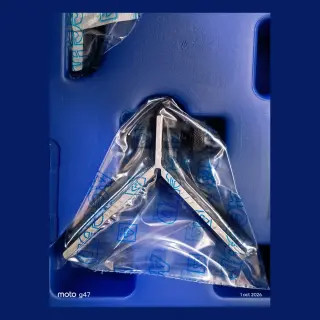

Juego de escuadra combinada ACCUD 817-180-02, de la serie 817, para trazado, comprobación angular y localización de centros en taller. La documentación del fabricante describe regla de acero inoxidable de 300 mm / 12″ y cabezales para escuadrar a 90° y 45°, medir ángulos con transportador de 0–180° y hallar el centro de piezas cilíndricas compatibles. La configuración permite realizar varias tareas de ajuste con una misma regla graduada.

Para usarlo, limpia regla y caras de contacto, aprieta el cabezal en la posición correcta y apoya todo el canto de referencia. En trabajos angulares comprueba la puesta a cero y no tomes el marcado como sustituto de una verificación metrológica más exigente. El buscacentros debe utilizarse dentro del rango de diámetro previsto en la documentación; comprueba que las piezas del conjunto estén completas antes de iniciar la medición.
