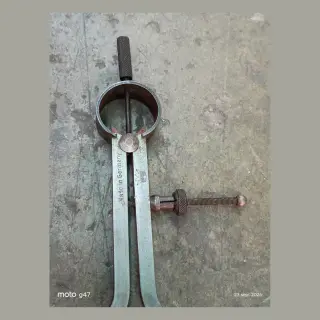

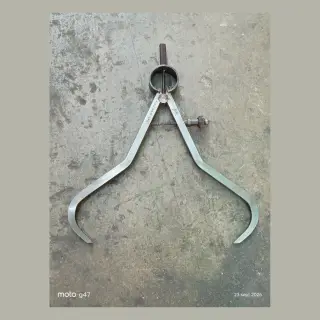

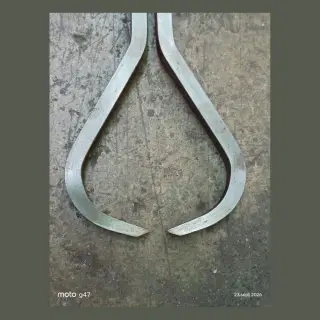

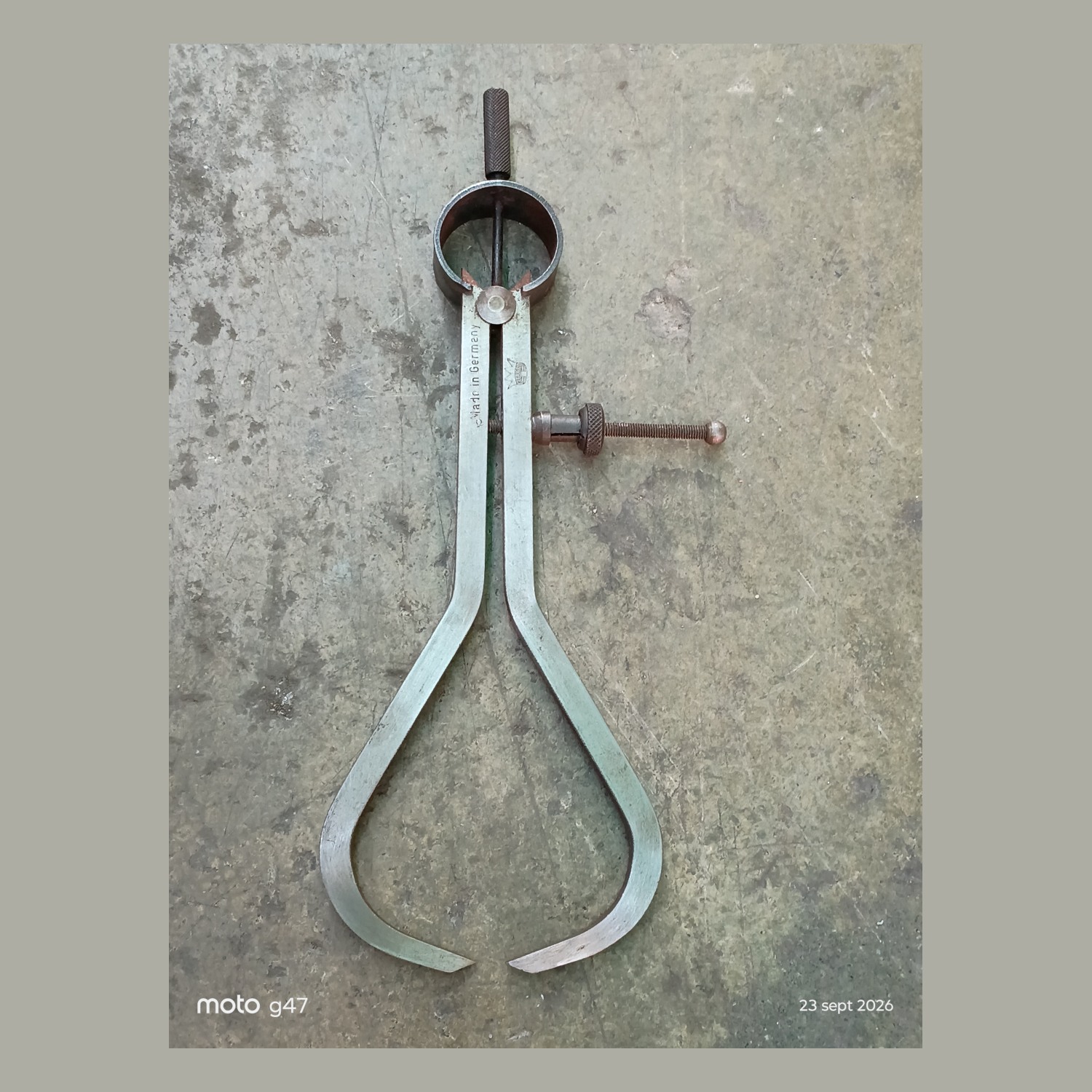

Compás exterior KEX Germany de 7″

Compás de exteriores KEX Germany de tamaño nominal 7 pulgadas. Instrumento mecánico de comparación empleado para comprobar dimensiones externas por comparación en ejes, tubos o piezas torneadas; no incorpora una lectura digital ni equivale a un calibre con escala graduada. Sus puntas permiten establecer una abertura y trasladarla a un instrumento de referencia, por lo que es útil cuando el acceso o la forma de la pieza dificultan medir directamente con una regla. El tamaño comercial de 7 pulgadas no debe interpretarse como resolución, tolerancia ni capacidad útil garantizada de medición.

Para trabajar, limpia las puntas y ajusta la abertura sin juego en la articulación. Acerca las puntas a la superficie exterior y busca el contacto sin comprimir ni inclinar el instrumento. Conserva la abertura al retirar el compás y transfiere la dimensión a un micrómetro o escala calibrada. Repite la operación en varios puntos cuando debas detectar ovalización o conicidad. Verifica que las puntas no estén desgastadas y no uses este útil como patrón de calibración: su función principal es comparar y transferir dimensiones.
