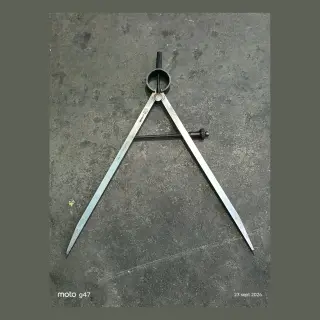

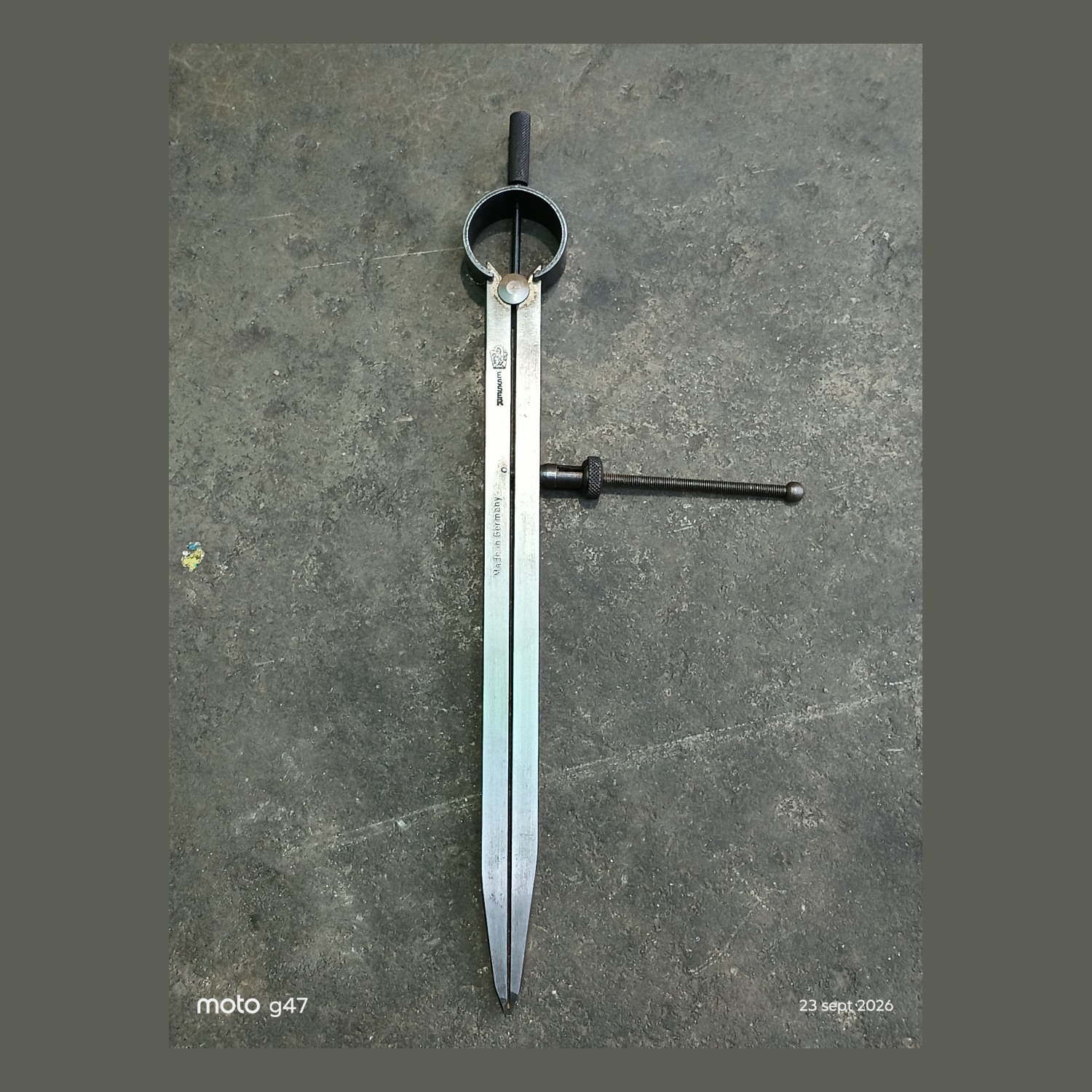

Compás interior KEX Germany de 9″

Compás de interiores KEX Germany de tamaño nominal 9 pulgadas. Instrumento mecánico de comparación empleado para comparar diámetros o separaciones internas transfiriendo la medida a una regla o micrómetro; no incorpora una lectura digital ni equivale a un calibre con escala graduada. Sus puntas permiten establecer una abertura y trasladarla a un instrumento de referencia, por lo que es útil cuando el acceso o la forma de la pieza dificultan medir directamente con una regla. El tamaño comercial de 9 pulgadas no debe interpretarse como resolución, tolerancia ni capacidad útil garantizada de medición.

Para trabajar, limpia las puntas y ajusta la abertura sin juego en la articulación. Introduce los contactos suavemente y busca la posición de mayor diámetro real sin forzar contra las paredes del agujero. Conserva la abertura al retirar el compás y transfiere la dimensión a un micrómetro o escala calibrada. Repite la operación en varios puntos cuando debas detectar ovalización o conicidad. Verifica que las puntas no estén desgastadas y no uses este útil como patrón de calibración: su función principal es comparar y transferir dimensiones.
